Люди помогите подключить провода

Сообщений: 121 Регистрация: Май 2014

10 Мая 2014 19:54

Материнка мат.плата сокет 775 Asus p5g41m lx2/gb

Провода

RESET SW (бело синий)
H.D.D.LED (бело красный)
power led + (белый)
power led - (зеленый)

Что куда тыкать

Расположение штырьков

4 сверху 5 снизу

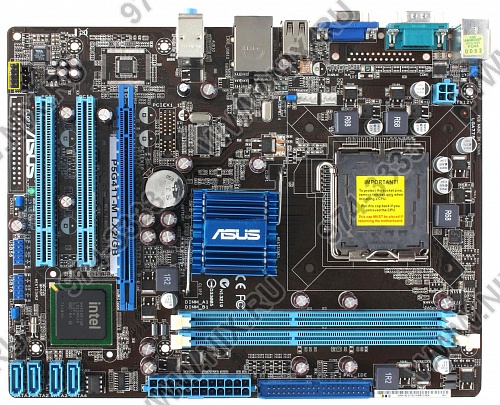

Картинка чудовища

Прикрепленные файлы


Изменено: КредИнфо - 10 Мая 2014 19:55

paltarasych

Сообщений: 3289 Регистрация: Янв 2011

10 Мая 2014 20:11

новая или б\у мамка? если новая должна быть инструкция.
честно говоря изучил всю картинку и не заметил вообще этой колодки - на ней обычно все расписано
и она гораздо больше чем 4 снизу 5 сверху - этот больше подходит под USB
она спряталась за вотермарком:)
по сути там сильно не напортачишь - это только питание на led
под колодкой нарисовано пара верх, пара низ, последний это обычно доп.земля

Изменено: paltarasych - 10 Мая 2014 20:15

Биржа криптовалюты

Отличный хостинг Webhost1

paltarasych

Сообщений: 3289 Регистрация: Янв 2011

10 Мая 2014 20:23

4 сверху:
1-2 - индикатор питания;(1-3)
2-4 - включение(5-7)
5 снизу:
5-6 - индикатор HDD +крайний(обычно красный);(2-4)
7-8 - кнопка ребут (6-8)
расположение может быть и таким как в скобках:
1234
56789 или
1357
24689

Изменено: paltarasych - 10 Мая 2014 20:24

Lawyer

Модератор

Сообщений: 8363 Регистрация: Апр 2010

10 Мая 2014 20:26

КредИнфо, если конечно правильно понял, о чем вы...
то вот тут прячется желтым выделил

Прикрепленные файлы


- Вечные ссылки

- Акция 2025: Забери до 5 090 руб. в одни руки

- Размещение ссылок, прогоны. БОЛЬШИЕ СКИДКИ!

paltarasych

Сообщений: 3289 Регистрация: Янв 2011

10 Мая 2014 20:31

пара должна быть горизонтальной!

КредИнфо

Сообщений: 121 Регистрация: Май 2014

10 Мая 2014 20:33

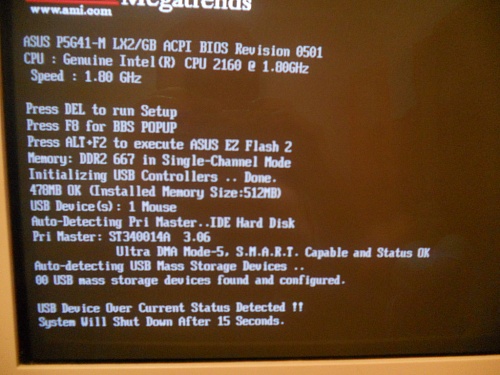

Вот что вышло

Прикрепленные файлы


КредИнфо

Сообщений: 121 Регистрация: Май 2014

10 Мая 2014 20:34

Клава и мышь подсоеденены

КредИнфо

Сообщений: 121 Регистрация: Май 2014

10 Мая 2014 21:11

Прошу модератора закрыть тему

paltarasych

Сообщений: 3289 Регистрация: Янв 2011

10 Мая 2014 22:43

отключите USB устройства и снова включите.
еще раз повторюсь мамка НОВАЯ или Б\У?

paltarasych

Сообщений: 3289 Регистрация: Янв 2011

#10

10 Мая 2014 22:58

необходимая колодка находится слева от sATA раз"ёмов!
выложи фото этого угла

Серёга Сообщений: 987 Регистрация: Май 2013	#11 11 Мая 2014 04:23 Изменено: Серёга - 11 Мая 2014 05:09
